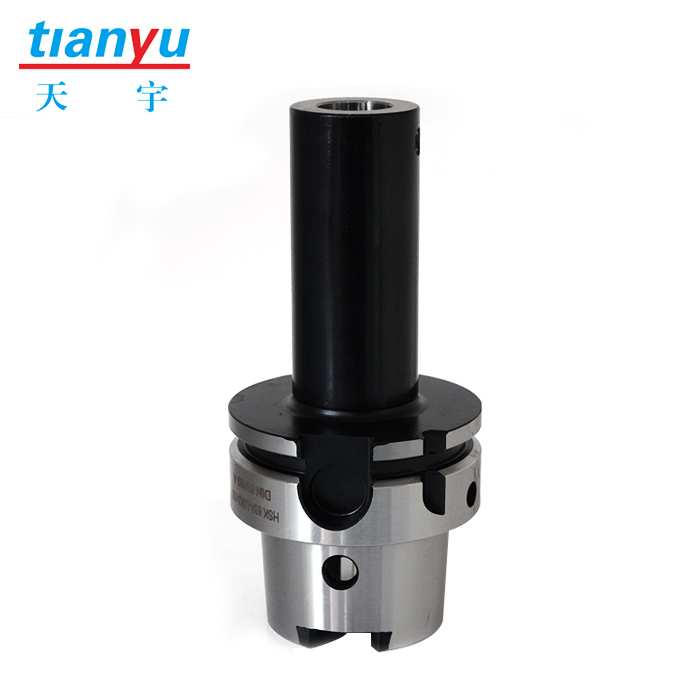

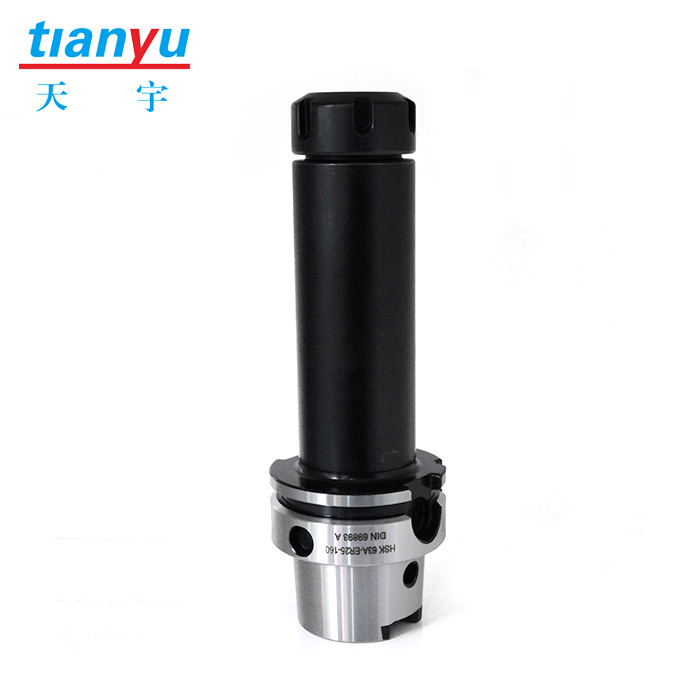

HSK刀柄的結構原理
HSK刀柄采用錐面（徑向）和法蘭端面（軸向）雙面定位，機床實現與主軸的剛性連接。
當刀柄在機床主軸上安裝時，空心短錐柄與主軸錐孔充分接觸，起到定心作用。此時，HSK刀柄法蘭盤與主軸端面之間還存在約0.1mm的間隙。
在拉緊機構作用下，拉桿的向后移動使其前端的錐面將彈性夾爪徑向脹開，同時夾爪的外錐面作用在空心短錐柄內孔的30°錐面上，空心短錐柄產生彈性變形，使刀具端面與主軸端面靠緊，實現刀柄與主軸錐面和主軸端面同時定位和夾緊的功能。
刀柄介紹
在高速切削加工已成為機械加工制造技術重要的環節。傳統的BT刀具系統的加工性能已難以滿足高速切削的要求。
而刀具系統能在高速下進行切削加工，應滿足以下基本條件：
1. 較高的系統精度
系統精度包括系統定位夾持精度和刀具重復定位精度，前者指刀具與刀柄、刀柄與機床主軸的連接精度；后者指每次換刀后刀具系統精度的一致性。刀具系統具有較高的系統精度，才能保證高速加工條件下刀具系統應有的靜態和動態穩定性。
2. 較高的系統剛度
刀具系統的靜、動剛度是影響加工精度及切削性能的重要因素。刀具系統剛度不足會導致刀具系統振動，從而降低加工精度，并加劇刀具的磨損，降低刀具的使用壽命。
3. 較好的動平衡性
高速切削加工條件下，微小質量的不平衡都會造成巨大的離心力，在加工過程中引起機床的急劇振動。因此，高速刀具系統的動平衡非常重要。
上一個
無
下一個
HSK系列
經典產品推薦
-
HSK系列HSK刀柄采用錐面（徑向）和法蘭端面（軸向）雙面定位，機床實現與主軸的剛性連接。 當刀柄在機床主軸上安裝時，空心短錐柄與主軸錐孔充分接觸，起到定心作用。此時，HSK刀柄法蘭盤與主軸端面之間還存在約0.1mm的間隙。HSK系列0.00HSK刀柄采用錐面（徑向）和法蘭端面（軸向）雙面定位，機床實現與主軸的剛性連接。 當刀柄在機床主軸上安裝時，空心短錐柄與主軸錐孔充分接觸，起到定心作用。此時，HSK刀柄法蘭盤與主軸端面之間還存在約0.1mm的間隙。 -
HSK系列HSK刀柄采用錐面（徑向）和法蘭端面（軸向）雙面定位，機床實現與主軸的剛性連接。 當刀柄在機床主軸上安裝時，空心短錐柄與主軸錐孔充分接觸，起到定心作用。此時，HSK刀柄法蘭盤與主軸端面之間還存在約0.1mm的間隙。HSK系列0.00HSK刀柄采用錐面（徑向）和法蘭端面（軸向）雙面定位，機床實現與主軸的剛性連接。 當刀柄在機床主軸上安裝時，空心短錐柄與主軸錐孔充分接觸，起到定心作用。此時，HSK刀柄法蘭盤與主軸端面之間還存在約0.1mm的間隙。 -
HSK系列HSK系列0.00 -
HSK系列HSK系列0.00 -
HSK系列HSK系列0.00 -
HSK系列HSK系列0.00 -
SK系列刀柄是一種工具，是機械主軸與刀具和其它附件工具連接件，目前主要標準有BT、SK、CAPTO、BBT、HSK等幾種規格的主軸型號。 -
SK系列刀柄是一種工具，是機械主軸與刀具和其它附件工具連接件，目前主要標準有BT、SK、CAPTO、BBT、HSK等幾種規格的主軸型號。 -
SK系列SK系列0.00 -
SK系列SK系列0.00 -
SK系列SK系列0.00 -

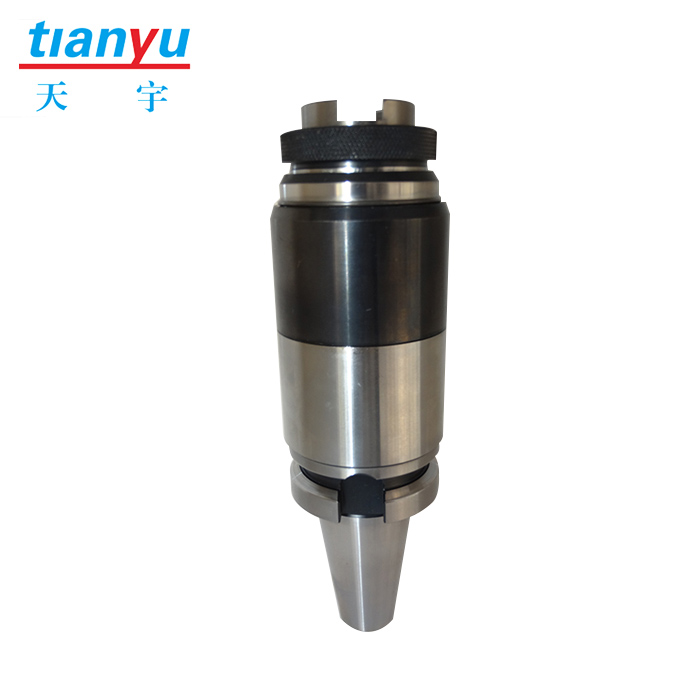

BT系列增速刀柄是對機床主軸增速器（簡稱增速器）的通俗稱呼， 其作用是增加機床的主軸轉速。對于機械式增速刀柄通過接柄（BT DIN HSK等）直接安裝在機床主軸錐孔內，通過拉釘機構拉緊，和普通的刀柄安裝幾乎相同。BT系列0.00增速刀柄是對機床主軸增速器（簡稱增速器）的通俗稱呼， 其作用是增加機床的主軸轉速。對于機械式增速刀柄通過接柄（BT DIN HSK等）直接安裝在機床主軸錐孔內，通過拉釘機構拉緊，和普通的刀柄安裝幾乎相同。 -
